近期有砂石生產線研究的朋友來咨詢高服機械礦山砂石骨料生產線篩分設備常見問題和常用篩分機并要了我們的樣本資料回去研究參考，**高服機械分享下砂石骨料生產線常用三種礦用振動篩！希望對做砂石生產線的朋友們有所幫助！

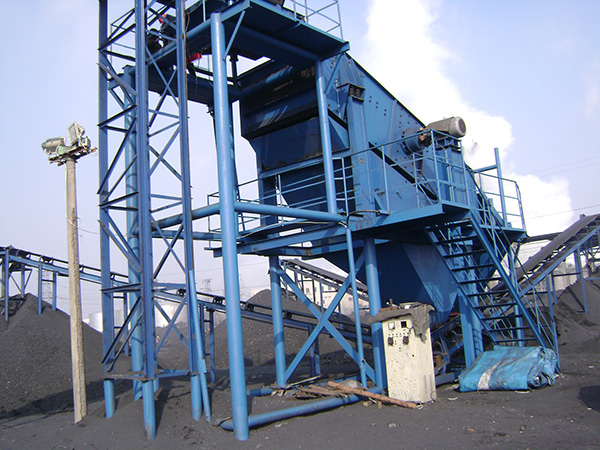

YK系列振動篩

YK系列圓振動篩是的**振動篩,振幅強弱可調節，物料篩淌線長，多層篩分，各檔規格篩選清晰，篩分效率高。適宜采石場篩分砂石料，也可供選煤、選礦、建材、電力及化工等行業作產品分級用。

YK系列圓振動篩產品特點與技術優勢?

1.采用稀油潤滑，有效改善了軸承的潤滑狀態，大大降低軸承工作溫度，大幅度延長軸承使用壽命，故障率低，免維護，對設備連續穩定工作起到?jīng)Q定性作用

2.側板采用超高強度板材，提高了振動篩的可靠性；篩箱采用高強扭剪螺栓鏈接、無焊接、強度高、使用壽命長；

3.與傳統YK系列振動篩比較，通過量更高，能耗更低。

4.采用塊偏心作為激振力，激振力強；

5.篩子橫梁與篩箱采用高強度螺栓聯結，無焊接；

6.篩機結構簡單，維修方便快捷；

7.采用輪胎聯軸器，柔性聯接，運轉平穩；

8.篩分效率高、處理量大、壽命長。

YK系列振動篩工作原理

YK系列振篩主要有篩箱、篩網、振動器、減振彈簧裝置、底架等組成。采用筒體式偏心軸激振器及偏塊調節振幅，振動器安裝在篩箱側板上，并由電動機通過三 角皮帶帶動旋轉，產生離心慣性力，迫使篩箱振動。篩機側板采用鋼板制作而成，側板與橫梁、激振器底座采用高強度螺栓或環槽鉚釘連接。

電動機經三角帶使激振器偏心塊產生高速旋轉。運轉的偏心塊產生很大的離心力，激發篩箱產生一定振幅的圓運動，篩上物料在傾斜的篩面上受到篩箱傳給的沖量  而產生連續的拋擲運動，物料與篩面相遇的過程中使小于篩孔的顆粒透篩，從而實現分級。

YK歐星系列振動篩使用和維護

振動篩應在篩面沒有物料的情況下啟動，盡量避免帶料開機，篩機運轉平穩后才能給料。停機前應先停止給料，待面物料排除后再停機。工作過程中應經常觀察篩機運行情況，如發現運動不正?；虍惓Ｂ曧懀瑧?yīng)及時停機檢查，找出原因，排除故障。

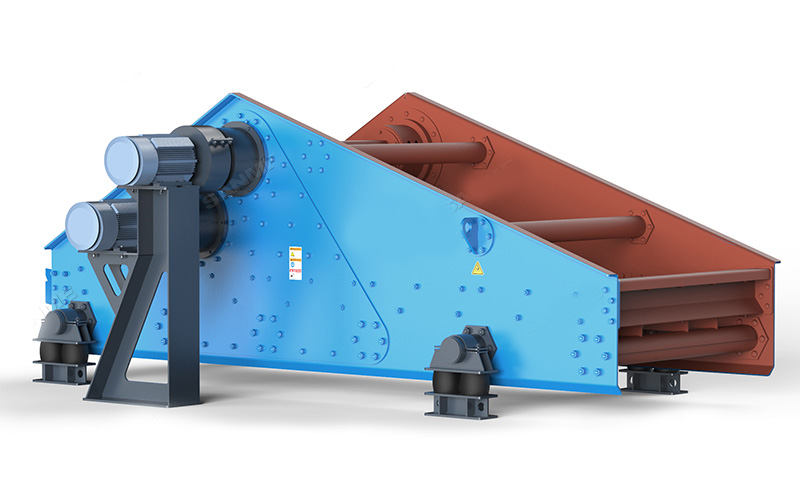

ZK系列直線振動篩

ZK系列直線振動篩是根據我國生產需要，在消化、吸收從國外振動篩的基礎上，總結我們多年的研究設計和使用的經驗，結合我國國情研制出來的新型系列振動篩。直線振動篩（直線篩）系**新型的篩分設備，廣泛應用于塑料、磨料、化工、醫藥、建材、糧食、碳素、化肥、耐火材料、輕工、礦山、煤炭、冶煉等行業，以及粉狀、顆粒狀物料的篩選和分級。

ZK系列直線振動篩產品特點與技術優勢

1.采用塊偏心作為激振力，激振力強；

2.篩子橫梁與篩箱采用高強度螺栓聯接，無焊接；

3.篩機結構簡單，維修方便快捷；

4.采用輪胎聯軸器，柔性聯接，運轉平穩；

5.篩分效率高、處理量大、壽命長。

通過多年生產實踐，證明該系列篩機具有處理量大，技術參數合理，結構強度、剛度高，系列化、通用化、標準化程度高，運轉平穩可靠、噪音小、維護檢修方便等一系列優點。

ZK系列直線振動篩工作原理

直線振動篩采用雙電機驅動,當兩臺電機做同步、反向旋轉時，其偏心塊所產生的激振力在平行于電機軸線的方向相互抵消，在垂直于電機軸的方向疊為一合力，因此篩機的運動軌跡為一直線。

其兩電機軸相對篩面有一傾角，在激振力和物料自重力的合力作用下，物料在篩面上被拋起，跳躍式向前作直線運動，從而達到對物料進行篩選和分級的目的?？捎糜诹魉€中實現自動化作業。

具有能耗低、效率高、結構簡單、易維修、全封閉結構、無粉塵溢散等特點。

較高篩分目數325目，可篩分出7種不同粒度的物料。

直線振動篩（直線篩）系**新型的篩分設備，廣泛應用于塑料、磨料、化工、醫藥、建材、糧食、碳素、化肥、耐火材料、輕工、礦山、煤炭、冶煉等行業，以及粉狀、顆粒狀物料的篩選和分級。

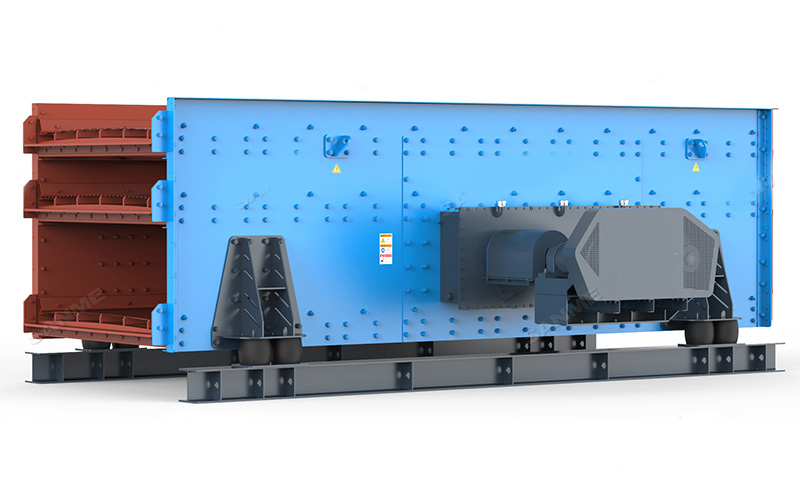

TES系列三軸橢圓振動篩

TES系列三軸橢圓振動篩是消化、吸收國內外同類型振動篩技術而研制的高性能振動篩，因水平安裝，占用現場空間小，而廣泛運用于冶金、建材、交通等行業，是移動篩分站上理想的設備。

TES系列三軸橢圓振動篩結構

由電機、傳動裝置、激振器、篩箱、橡膠彈簧、底架、阻尼器等構成。

TES系列三軸橢圓振動篩產品特點

1、處理能力大，篩分效率高；

2、篩機運行軌跡為橢圓形，運動平穩，功耗低；

3、雙振幅（15-19mm）、振動方向角（30°-60°）、振動頻率（645-875r/min）可調，調整方便、簡捷；物料篩分順暢，不易堵孔、堵料。

TES系列三軸橢圓篩優勢

1.三軸驅動能使篩機產生理想的橢圓運動，它兼有圓振動篩和直線振動篩的優點，且橢圓軌跡、振幅可調，可根據實際物料狀況選擇振動軌跡， 對難篩分的物料更具優勢；

2.三軸驅動強迫同步激振，能使篩機獲得穩定的工作狀態，對要求處理量大的篩分尤其有利；

3.三軸驅動改善了篩框受力狀態，減輕了單個軸承負荷，側板受力均勻, 減少了應力集中點, 改善了篩框的受力條件,提高了篩機的可靠性和壽命，為篩機的大型化奠定了理論基礎。

4.由于其水平安裝，有效的降低了機組高度，能很好的滿足大、中型移動式篩分機組的需要。

5.軸承稀油潤滑，有效降低了軸承溫度，提高了壽命；

6.同樣的篩分面積，橢圓振動篩產量可提高1.3－2倍。

TES系列三軸橢圓篩工作原理

TES系列三軸橢圓振動篩由電機、傳動裝置、激振器、篩箱、橡膠彈簧、底架、阻尼器等構成。

動力從電機經三角皮帶傳遞至激振器主動軸、齒輪振動器（速比為1），實現三根軸同速旋轉，產生激振力，激振器與篩箱高強度螺栓聯接，產生橢圓運動。物料在篩面上隨篩機高速橢圓運動，迅速分層、透篩、向前，完成物料的分級。
