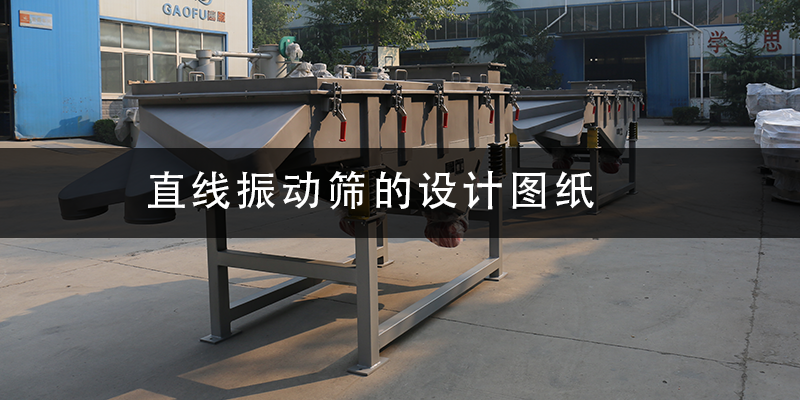

直線振動篩的設計圖紙

1. 設計原理

直線振動篩是一種效率高的篩分設備，其工作原理是通過振動力將物料在篩面上進行篩分。其振動力是由振動電機產生的，振動電機通過軸承和連桿將力傳遞給篩箱，使篩箱進行直線振動。

直線振動篩的篩分效率高、精度高、產量大，廣泛應用于化工、建材、冶金、食品等領域。其篩分精度可達到0.074mm，可以滿足大多數物料的篩分要求。

設計直線振動篩需要考慮的因素包括物料特性、篩分精度、產量、篩網類型等。針對不同的物料特性和篩分要求，需要選擇不同的振動電機、篩箱尺寸、篩網類型等。

2. 設計參數

直線振動篩的設計參數包括振動電機、篩箱、篩網等。

振動電機是直線振動篩的核心部件，其振動力直接影響到篩分效果。振動電機的選擇需要考慮物料特性、篩分精度、產量等因素。通常情況下，振動電機的功率越大，篩分效果越好，產量也越大。但是過大的功率會導致篩分精度下降，因此需要根據具體情況進行選擇。

篩箱是直線振動篩的另一個重要部件，其尺寸直接影響到產量和篩分效果。篩箱的尺寸需要根據物料特性和產量進行選擇。通常情況下，篩箱越大，產量越大，但是過大的篩箱會導致篩分精度下降。因此需要根據具體情況進行選擇。

篩網是直線振動篩的篩分部件，其類型和孔徑直接影響到篩分精度。篩網的類型包括金屬篩網、橡膠篩網、聚氨酯篩網等。不同類型的篩網適用于不同的物料特性和篩分要求。篩網的孔徑需要根據物料特性和篩分要求進行選擇。

3. 設計流程

直線振動篩的設計流程包括以下幾個步驟：

1. 確定物料特性和篩分要求。

2. 選擇振動電機、篩箱和篩網。

3. 繪制直線振動篩的總體布局圖。

4. 繪制直線振動篩的詳細圖紙，包括振動電機、篩箱、篩網等部件的詳細尺寸和連接方式。

5. 確定直線振動篩的制造工藝和材料。

6. 制造直線振動篩，并進行調試和測試。

4. 設計優化

直線振動篩的設計優化可以從以下幾個方面進行：

1. 提高篩分精度?？梢酝ㄟ^優化篩網類型和孔徑、調整振動電機的振動力等方式提高篩分精度。

2. 提高產量?？梢酝ㄟ^增加篩箱尺寸、選擇更大功率的振動電機等方式提高產量。

3. 減少能耗?？梢酝ㄟ^選擇效率高的振動電機、優化篩箱尺寸等方式減少能耗。

4. 提高設備可靠性?？梢酝ㄟ^優化設備結構、選擇高品質的零部件等方式提高設備可靠性。

結論

直線振動篩是一種效率高的篩分設備，其設計需要考慮物料特性、篩分要求、產量等因素。設計流程包括確定物料特性和篩分要求、選擇振動電機、篩箱和篩網、繪制詳細圖紙、確定制造工藝和材料、制造、調試和測試等步驟。設計優化可以從提高篩分精度、提高產量、減少能耗、提高設備可靠性等方面進行。設計直線振動篩需要綜合考慮各種因素，以滿足不同的物料特性和篩分要求。
